Осушитель или вентиляционная установка для бассейна: что выбрать

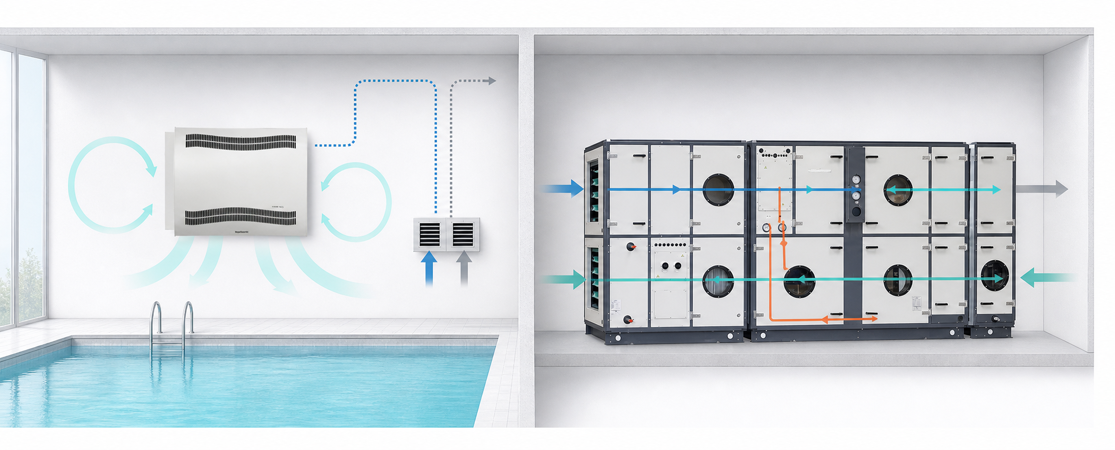

Осушитель и приточно-вытяжная установка не являются взаимозаменяемыми вариантами одной машины. Рециркуляционный осушитель прежде всего удаляет водяной пар из воздуха бассейна. Вентиляционная установка подаёт наружный воздух, удаляет вытяжной вместе с запахами и примесями, возвращает часть тепла и поддерживает распределение потоков. На одних объектах эти функции разделяют, на других объединяют в бассейновой климатической установке.
Чем отличаются задачи CDP и DanX
| Критерий | Осушитель Dantherm CDP | Установка Dantherm DanX |
|---|---|---|
| Основной процесс | Конденсационное осушение рециркуляционного воздуха | Приток и вытяжка с осушением наружным воздухом; в части серий — также тепловым насосом |
| Свежий воздух | Сам по себе не обеспечивает требуемый воздухообмен; отдельные канальные модели допускают подмес в пределах конфигурации | Работает с регулируемой долей наружного воздуха |
| Запахи и примеси | Рециркуляция не заменяет удаление загрязнённого воздуха | Удаляет вытяжной воздух и подаёт подготовленный наружный |
| Возврат тепла | Тепло холодильного цикла возвращается в осушенный воздух; возможны опции передачи тепла | Рекуператор возвращает тепло вытяжки; в HP/XWP/XWPS участвует тепловой насос |
| Распределение воздуха | Настенное, сквозное или через ограниченную канальную сеть | Проектная сеть подачи и вытяжки по залу |
| Типичный масштаб | Частный или небольшой бассейн при рассчитанной отдельной вентиляции | Объект с большой или переменной нагрузкой, развитым остеклением и требованиями к воздухообмену |
Последняя строка — ориентир, а не граница применимости. Небольшому бассейну иногда нужна комплексная установка из-за планировки и режима, а крупный объект может использовать несколько отдельных систем. Решение подтверждают влажностным, воздушным и тепловым балансами.

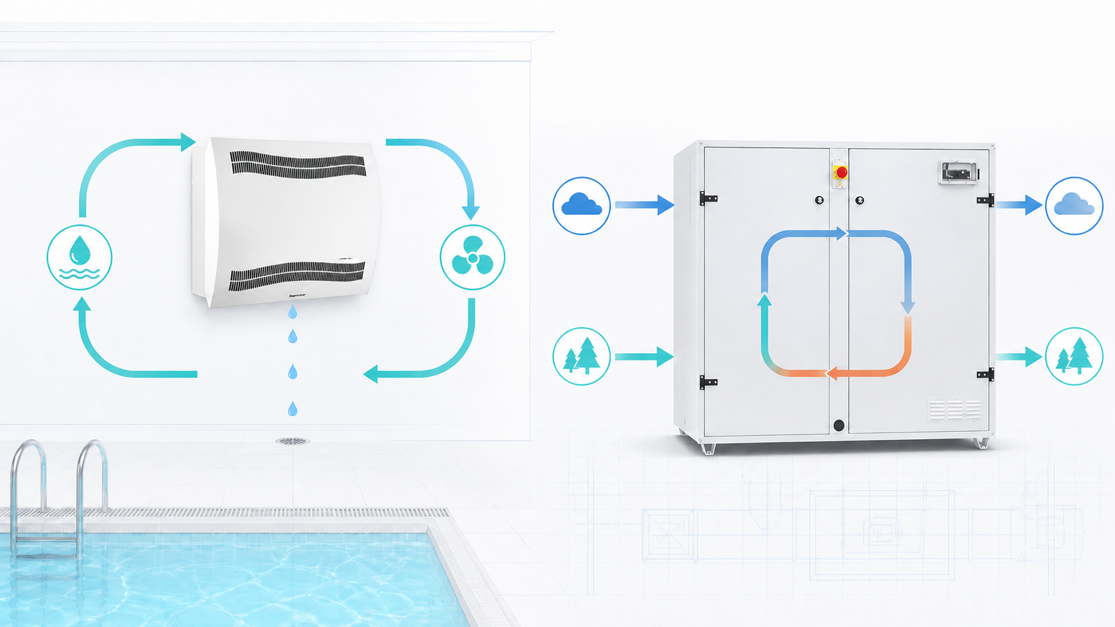

Что умеет рециркуляционный осушитель
Конденсационный осушитель забирает влажный воздух из зала, охлаждает его на испарителе ниже точки росы и отводит выпавшую воду в дренаж. Затем воздух проходит через конденсатор, нагревается и возвращается в помещение. Большая часть воздуха движется по замкнутому контуру.
Такой процесс позволяет контролировать влажность без постоянной замены всего объёма воздуха наружным. Зимой это особенно важно: каждый лишний кубометр холодного притока нужно нагреть до температуры бассейна. Осушитель снижает влагосодержание рециркуляционного потока и возвращает тепло холодильного цикла в зал.
Но рециркуляция не удаляет углекислый газ, запахи и летучие примеси, которые должны уходить с вытяжкой. Она также не создаёт санитарный приток для посетителей. Поэтому даже при достаточной производительности CDP проект предусматривает отдельный наружный воздухообмен.
Для компактных залов используют настенные и сквозные Dantherm CDP 40/50/70. Когда агрегат размещают в техпомещении и подключают к сети, рассматривают более производительные канальные модели из раздела осушителей воздуха.
Что добавляет бассейновая вентиляционная установка
DanX связывает в одной системе приток, вытяжку, рециркуляцию, нагрев и управление влажностью. Наружный воздух после фильтрации и тепловой обработки поступает в зал, а загрязнённый вытяжной проходит через установку и удаляется. Воздуховоды позволяют подавать сухой тёплый поток вдоль остекления и забирать влажный воздух из расчётных зон.

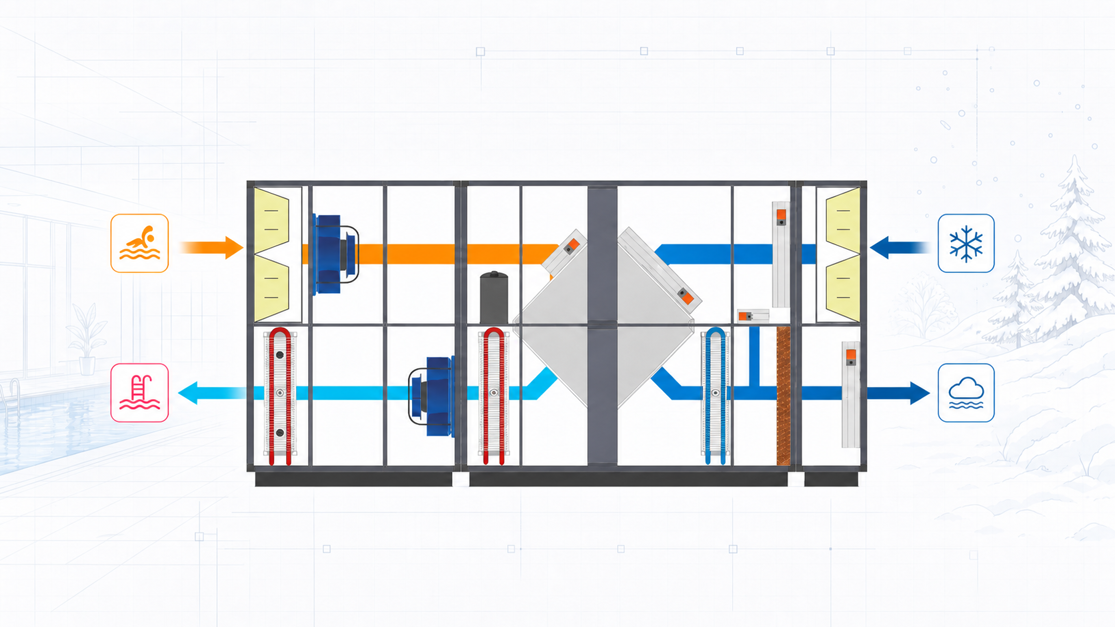

Рекуператор переносит часть тепла вытяжки к притоку. Это уменьшает зимнюю нагрузку на нагреватель, но не делает подогрев бесплатным: результат зависит от температуры наружного воздуха, расхода, эффективности конкретной секции и состояния теплообменника. Проект учитывает обмерзание, байпас, вентиляторы и вспомогательную тепловую мощность.
Серии различаются по схеме. DanX XD осушает регулируемым наружным воздухом и возвращает тепло через двойной перекрёстноточный теплообменник без встроенного компрессорного контура. DanX HP дополнительно использует тепловой насос, поэтому может сочетать два способа осушения.
Для больших расходов применяют модульные DanX XWP и DanX XWPS. Их конфигурацию собирают под проект: типоразмер, фильтры, нагреватели, охладители, долю наружного воздуха, автоматику и подключение к диспетчеризации нельзя определять только по площади чаши.
Когда CDP в сочетании с отдельной вентиляцией достаточно
Раздельная схема подходит, если влаговая нагрузка укладывается в диапазон выбранного CDP, а отдельная вентиляция обеспечивает нужный свежий воздух и удаление примесей. Обычно это частный бассейн с ограниченным числом людей, предсказуемым расписанием и покрытием чаши в нерабочее время.
До выбора проверяют несколько условий:
- осушитель справляется с пиковой и суточной нагрузкой при фактической температуре и влажности;
- вентиляция подаёт требуемый наружный воздух и сохраняет баланс притока с вытяжкой;
- воздух достигает остекления, наружных стен и удалённых частей помещения;
- шум настенной модели либо решёток не мешает зоне отдыха;
- фильтр, дренаж и сервисные панели доступны после отделки;
- автоматика не заставляет две системы работать по противоречащим друг другу уставкам.
Преимущество раздельной схемы — независимый подбор функций. Осушитель можно включать по влажности, а наружный воздух менять по расписанию и присутствию людей. Однако проектировщик должен согласовать режимы: выключенная вентиляция не должна оставлять бассейн без требуемого воздухообмена, а чрезмерный зимний приток — напрасно увеличивать нагрузку на нагрев.
Когда стоит рассматривать DanX
Комплексная установка становится обоснованнее при высокой посещаемости, большой площади открытой воды, длинном остеклении и заметной смене дневной и ночной нагрузки. Единая автоматика может регулировать долю наружного и рециркуляционного воздуха, поддерживать температуру и влажность и выбирать доступный способ возврата тепла.
DanX также рассматривают, если системе нужна разветвлённая сеть воздухораспределения или проект должен свести в одном агрегате несколько функций. Но большая установка требует технического помещения, маршрута доставки секций, сервисных проходов, рассчитанных воздуховодов, дренажа и достаточной электрической и тепловой мощности.
Влажное лето и холодная зима дают разные расчётные режимы. Зимой наружный воздух обычно помогает удалять влагу, но требует нагрева. Летом он может сам приносить значительный запас водяного пара. Поэтому установку проверяют минимум для зимней, летней и переходной точек, а также для открытой и закрытой чаши.

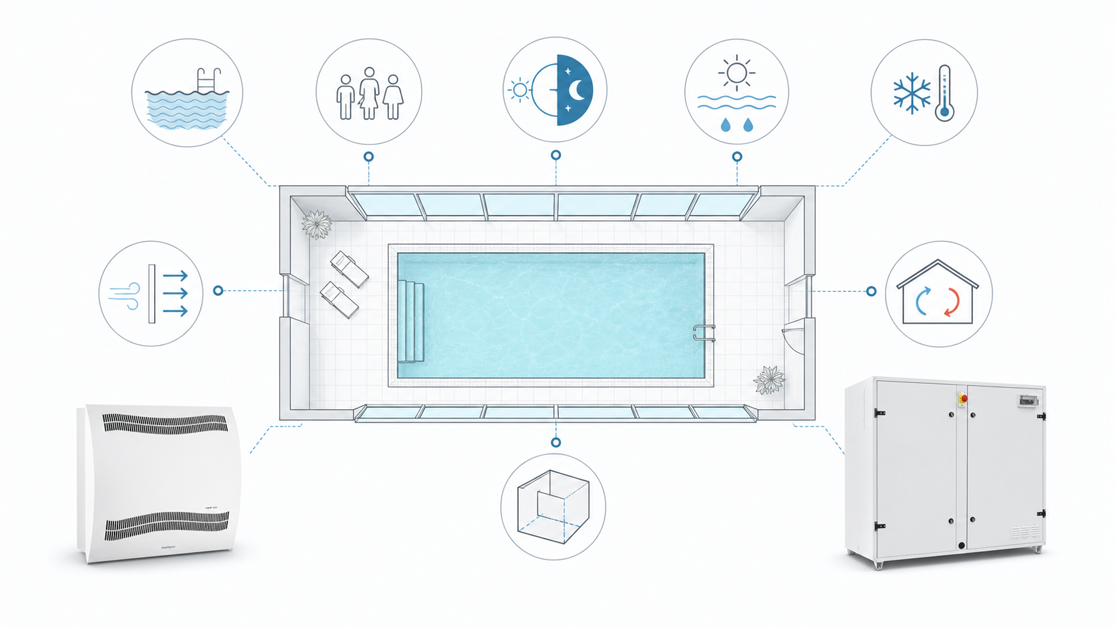

Какие данные нужны для решения
- Рассчитать влаговыделение от воды, людей, мокрых дорожек и водных аттракционов для рабочего режима и простоя.
- Определить наружный воздухообмен по назначению и посещаемости объекта.
- Составить тепловой баланс с учётом климата, нагрева притока, рекуперации, остекления и воды бассейна.
- Спроектировать подачу воздуха к холодным поверхностям и проверить допустимые скорости в зоне людей.
- Сравнить годовые режимы, управление и обслуживание, а не только цену и номинальную производительность агрегата.
Итогом расчёта может стать CDP с отдельной приточно-вытяжной системой, DanX либо другая согласованная комбинация. Чтобы получить конфигурацию под объект, подготовьте план помещения, параметры воды и воздуха, график посещаемости, расход наружного воздуха и сведения об остеклении, затем отправьте запрос на подбор оборудования и проектирование.
