Как рассчитать производительность осушителя для бассейна

С чего начинать расчёт

Производительность осушителя для бассейна — это количество влаги, которое установка должна удалить из воздуха за расчётный период. Подбирать оборудование только по площади помещения или объёму чаши нельзя. Основной источник влаги — испарение с поверхности воды, а его интенсивность меняется вместе с температурой, влажностью и режимом использования бассейна.

Для предварительного подбора нужно ответить на семь вопросов:

1. Какова площадь зеркала воды?
2. До какой температуры нагрета вода?
3. Какую температуру и относительную влажность поддерживают в помещении?
4. Сколько часов в сутки бассейн открыт и насколько активно им пользуются?
5. Закрывают ли чашу покрытием в нерабочее время?
6. Есть ли душевые, гидромассаж, водопады и другие дополнительные источники влаги?
7. Сколько наружного воздуха подаёт вентиляция и как меняется его влагосодержание по сезонам?

Результат расчёта выражают в литрах в час или литрах в сутки. После этого нагрузку сопоставляют не с максимальной цифрой из карточки товара, а с графиком производительности осушителя при расчётных температуре и влажности.

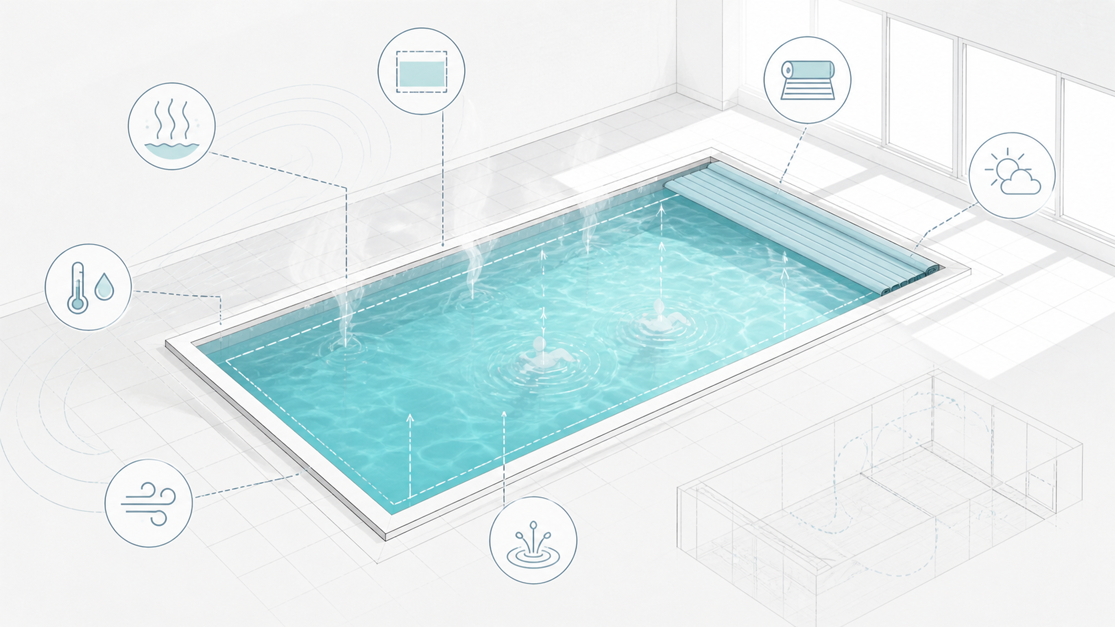

От чего зависит испарение воды

Площадь зеркала

При одинаковых условиях большой бассейн испаряет больше воды, чем маленький. В расчёт берут открытую площадь поверхности, а не объём чаши и не площадь всего помещения. Для бассейна сложной формы зеркало разбивают на простые фигуры, вычисляют их площади и складывают.

Температура воды и воздуха

Испарение вызывает разница парциальных давлений водяного пара у поверхности воды и в воздухе помещения. Чем теплее вода и суше окружающий воздух, тем больше эта разница и тем интенсивнее влага переходит в воздух.

Одна и та же установка поэтому удаляет разное количество воды при разных режимах. Например, паспортная производительность Dantherm CDP 40 на официальной странице производителя указана отдельно для 30 °C и 60% относительной влажности и для 20 °C и 60%. При более холодном воздухе способность конденсационного осушителя собирать влагу ниже. Сравнивать модели нужно в одной расчётной точке.

Относительная влажность

Низкая уставка влажности увеличивает испарение с чаши и нагрузку на осушитель. Слишком высокая уставка, напротив, повышает риск конденсата на холодных окнах, стенах и металлических деталях. Рабочую влажность выбирают вместе с температурой внутренних поверхностей и ограждающих конструкций, а не изолированно.

Активность купающихся

Спокойная вода частного бассейна, тренировка на дорожках и аттракцион с бурлением создают разную нагрузку. Волны и брызги увеличивают площадь контакта воды с воздухом. Люди также выделяют влагу, а мокрый пол продолжает испарять её после окончания сеанса. Поэтому в методике Dantherm используются разные коэффициенты активности для частных, гостиничных и общественных бассейнов.

Покрытие чаши

Покрытие заметно уменьшает испарение, пока бассейн закрыт. Однако выбирать осушитель только по усреднённой суточной нагрузке опасно: установка должна справляться и с часами, когда покрытие снято. В проекте отдельно считают рабочий и ночной режимы, затем проверяют и пиковую, и суточную нагрузку.

Формула расчёта влаговыделения

В руководстве Dantherm для бассейнов используется подход VDI 2089. Испарение с чаши рассчитывают так:

W = e / (R × T) × (pᵦ − pₗ) × A, где:

• W — количество испарившейся воды, л/ч;
• e — коэффициент активности бассейна;
• R — газовая постоянная водяного пара, 461,5 Дж/(кг·К);
• T — средняя температура воды и воздуха, К;
• pᵦ — давление насыщенного водяного пара при температуре воды, Па;
• pₗ — парциальное давление водяного пара в воздухе помещения, Па;
• A — площадь зеркала воды, м².

Значения давления берут из психрометрических данных, а коэффициент активности — из расчётной методики для конкретного типа бассейна. Подставлять случайный коэффициент из интернет-калькулятора не стоит: ошибка напрямую изменит требуемую производительность.

К испарению с чаши добавляют влагу от посетителей, мокрых обходных дорожек, душевых и водных аттракционов. Затем учитывают влияние наружного воздуха. Зимой сухой приточный воздух обычно помогает удалять влагу, а в тёплый влажный период его вклад уменьшается и иногда меняет знак.

Для конденсационной установки Dantherm приводит следующий баланс:

производительность осушителя = суммарная влажностная нагрузка − осушение наружным воздухом.

Это не означает, что вентиляцию можно заменить осушителем. Приток нужен для качества воздуха, удаления запахов и разбавления загрязнений, а рециркуляционный осушитель отвечает прежде всего за влагу.

Пример предварительного расчёта

Рассмотрим условный частный бассейн с зеркалом 20 м². Инженер уже определил по температуре воды, воздуха, влажности и коэффициенту активности две нагрузки:

• при открытой чаше — 2,1 л/ч в течение 8 часов;
• под покрытием — 0,35 л/ч в течение 16 часов.

Суточное испарение с воды составит:

2,1 × 8 + 0,35 × 16 = 22,4 л/сут.

Допустим, мокрый пол, люди и душевая добавляют ещё 3,5 л/сут, а расчётный приток в выбранный сезон удаляет 4 л/сут. Тогда ориентировочная нагрузка на осушитель равна:

22,4 + 3,5 − 4 = 21,9 л/сут.

Это значение нельзя сразу превращать в номер модели. Сначала нужно проверить часовую нагрузку открытого бассейна, график производительности при фактическом режиме, продолжительность работы установки и циркуляцию воздуха. Осушитель, способный собрать 22 л за сутки в лабораторной точке, может не удержать влажность во время активного купания.

Пример показывает порядок действий, но не заменяет проектный расчёт. Если изменить температуру воды, число посетителей или режим покрытия, итог станет другим даже при той же площади зеркала.

Как заложить запас без завышения установки

Запас нужен на отклонения реального режима от исходных данных: бассейн могут дольше держать открытым, число посетителей может вырасти, а фильтр и теплообменники со временем загрязняются. Но механически прибавлять большой процент к любой цифре неверно.

Сначала проверяют качество исходных данных и наиболее тяжёлый ожидаемый режим. Затем учитывают:

• производительность при расчётной температуре и влажности, а не только максимальное значение;
• допустимое время работы компрессора;
• пиковую нагрузку при открытой чаше;
• работу приточно-вытяжной вентиляции летом и зимой;
• возможность поэтапного регулирования, если установок несколько;
• резерв на обслуживание для общественного объекта.

Слишком маленький осушитель будет работать почти непрерывно и не удержит уставку в пик. Слишком большой может чаще включаться и выключаться, создавать лишний шум и стоить дороже. Правильный запас подтверждают расчётом и логикой управления, а не выбирают «на глаз».

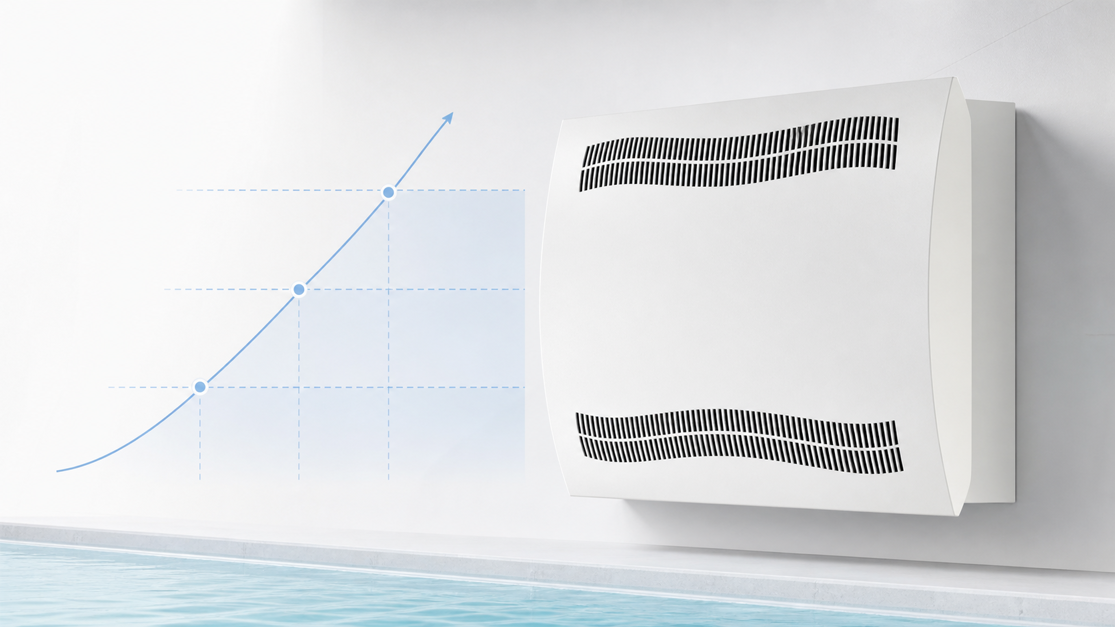

Как сопоставить расчёт с моделями Dantherm

Для небольших частных бассейнов можно рассматривать настенные модели Dantherm CDP 40, CDP 50 и CDP 70. Они работают по конденсационному принципу и устанавливаются непосредственно в помещении бассейна. Конкретный типоразмер выбирают по рабочей точке на диаграмме производительности.

Если расчётная нагрузка и требуемый воздухообмен выше либо оборудование нужно разместить в техническом помещении, проверяют канальные решения. В каталоге представлены Dantherm CDP 85, варианты CDP 135 и CDP 175. Для них кроме влагосъёма важны расход воздуха, сопротивление сети, схема подмеса наружного воздуха, электропитание и доступ для обслуживания.

Весь доступный ряд собран в разделе осушителей воздуха Dantherm. Цифры в карточках помогают отобрать кандидатов, но окончательный выбор делают по актуальной технической документации и расчётным диаграммам.

Что передать инженеру для подбора

Чем точнее исходные данные, тем меньше вероятность переплаты или нехватки производительности. В заявку стоит включить:

• размеры и площадь каждой открытой водной поверхности;
• температуру воды, воздуха и требуемую влажность;
• назначение бассейна и максимальное число людей;
• расписание работы и время использования покрытия;
• наличие джакузи, противотока, фонтанов и душевых;
• размеры помещения, площадь и характеристики остекления;
• расход наружного воздуха летом и зимой;
• доступное электропитание, место монтажа и длину воздуховодов;
• требования к шуму, автоматике и диспетчеризации.

Инженер рассчитает влажностный баланс, проверит точку росы на холодных поверхностях и сопоставит нагрузку с характеристиками оборудования. Такой подбор отвечает на главный вопрос: сможет ли система удерживать заданный режим во все предусмотренные часы работы, а не только при номинальных условиях из таблицы.
